CARGA FANTASMA – 3F
El AVM es un equipo electrónico que sirve como analizador eléctrico y verificador de la medición de medidores de energía eléctrica,mostrando en forma simultanea la tensión, la corriente, la potencia real, el factor de potencia, la energía activa, los errores en la medición comparada, y el tiempo que duran las mediciones. Este equipo se utiliza como comparador con medidores monofásicos o fase a fase con otro tipo de medidores.
Adicionalmente, con el AVM se puede llevar un registro en memoria de las pruebas que se le realicen a cada medidor, llevando un historial que puede ser descargado en un computador a través del puerto serial, y así, llevar una estadística y control detrabajo.

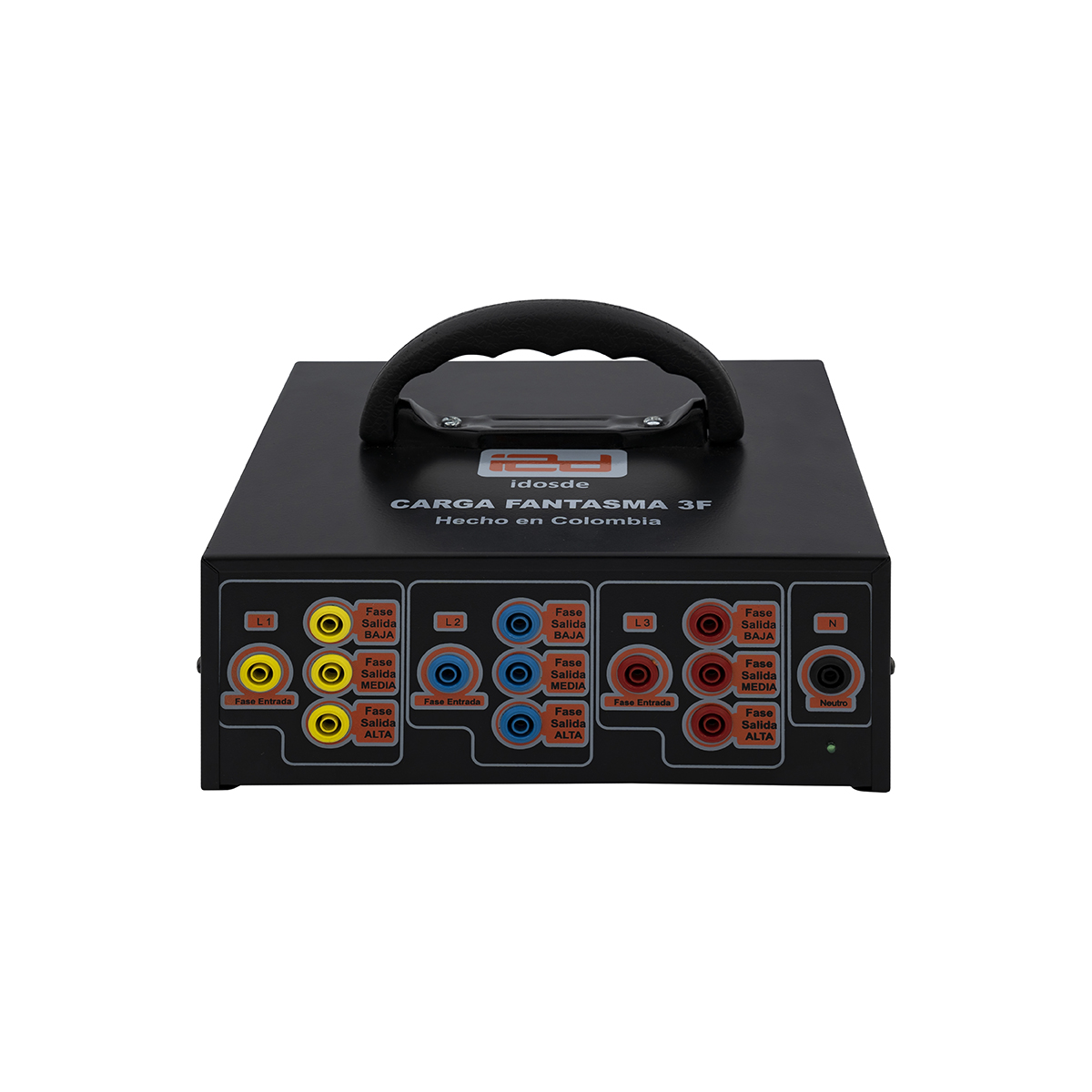

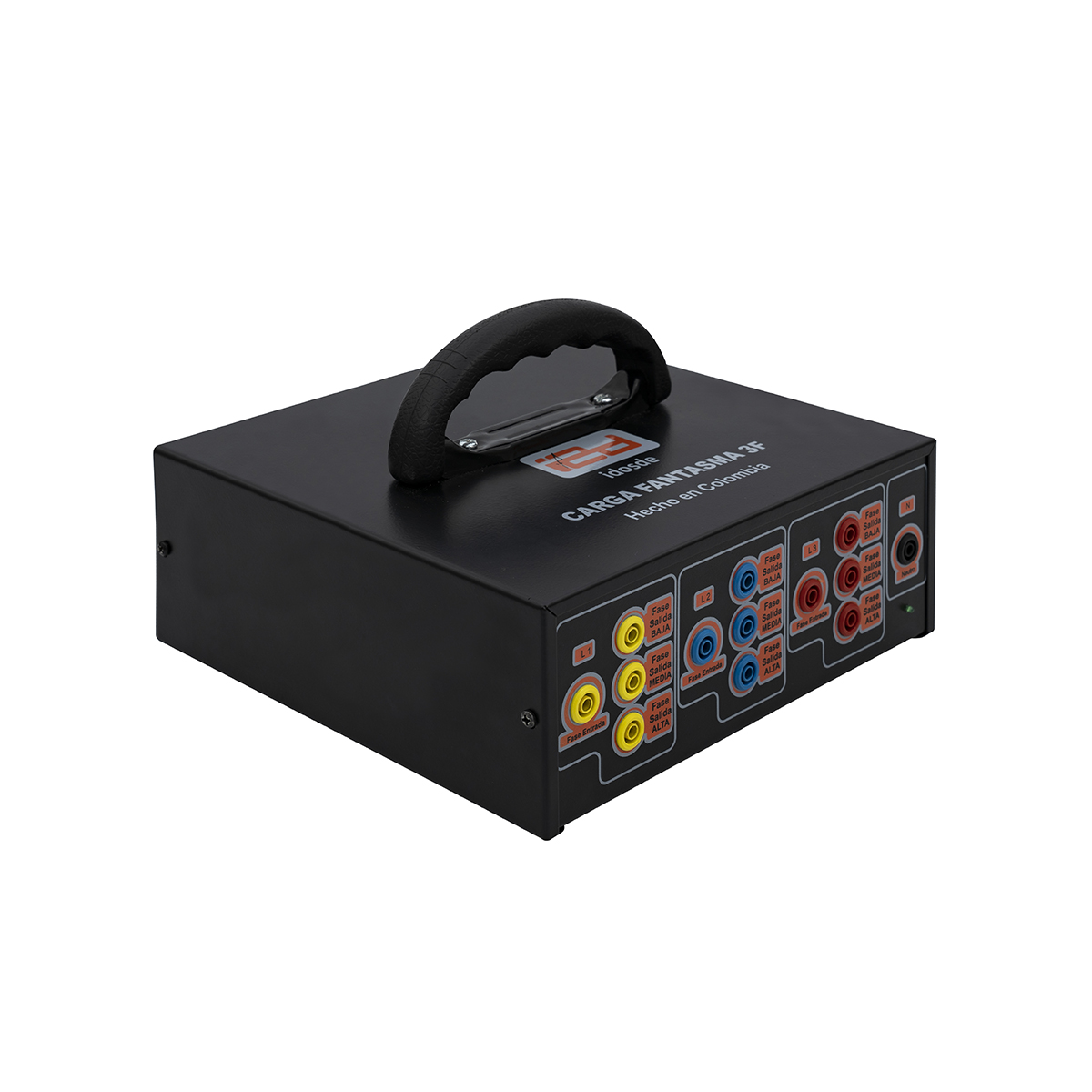

La **Carga Fantasma 3F** es una **fuente de corriente y tensión** portátil diseñada para simular una carga en **tres niveles de corriente**, esencial para realizar pruebas en campo de verificación de Medidores de energía eléctrica.

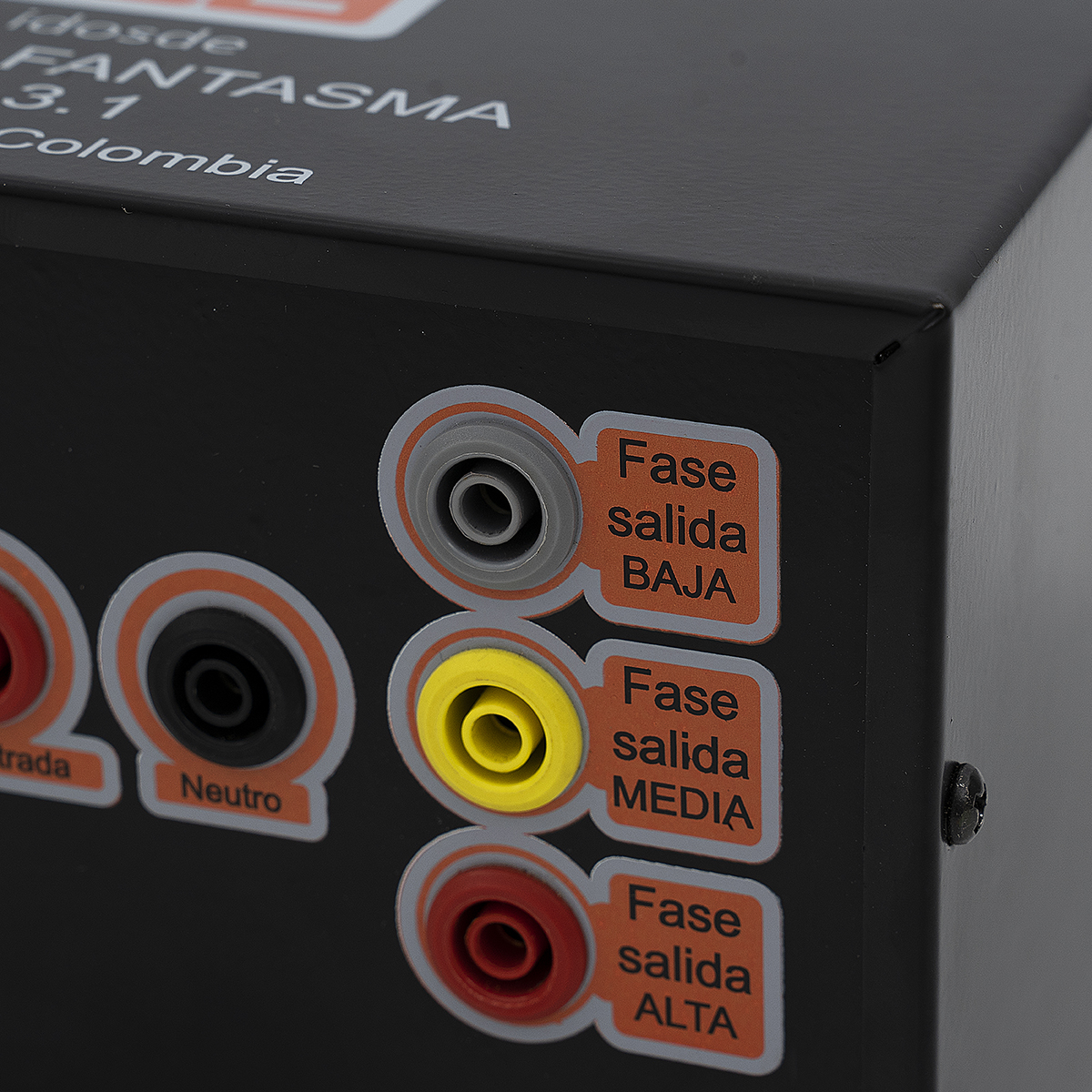

Capacidad Trifásica y Flexibilidad de Uso
La fuente posee **tres fases**, lo que le permite hacer fluir corriente a través de cada uno de los circuitos de corriente de un medidor de energía eléctrica **monofásico o polifásico**. A su vez, genera en los circuitos de tensión del medidor una caída de potencial del nivel de tensión a la que está conectada la carga fantasma. Esta flexibilidad la hace ideal para pruebas con medidores **monofásicos, bifásicos y/o trifásicos**.
¿Por qué «Carga Fantasma»?
La Carga Fantasma simula una alta potencia medida (ej. **1.200 W** para una fase), pero utiliza tan solo unos **50W reales** para alimentar el equipo. Esto es crucial porque **evita tener fuentes de calor peligrosas** para los operarios en sitio, logrando que el medidor mida una potencia que es «inexistente» en términos de energía disipada real.

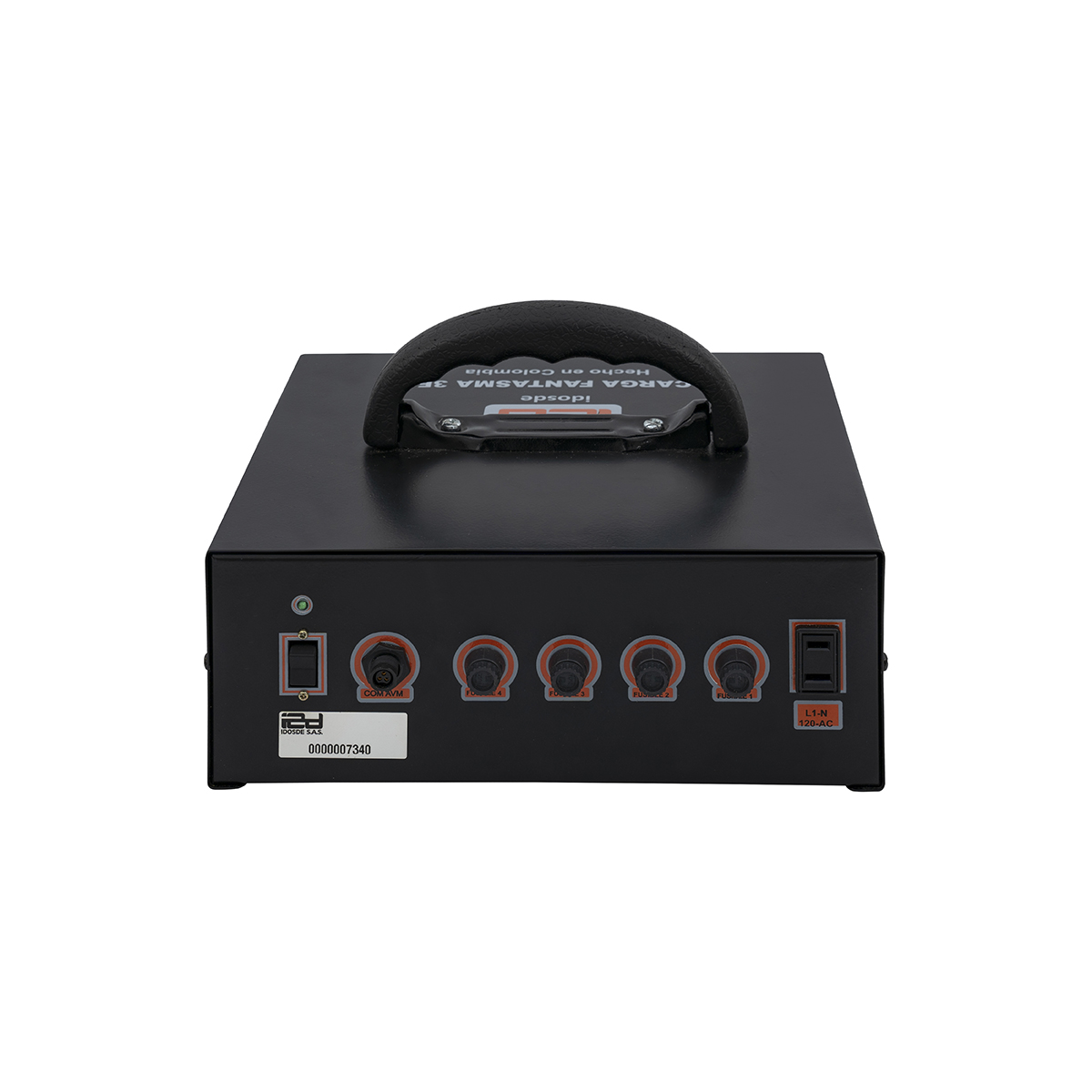

Integración y Dosificación de Energía
La Carga Fantasma de IDOSDE posee un puerto de comunicación dedicado para ser utilizada con el **AVM (Analizador y Verificador de Medidores de IDOSDE)**. Esta integración permite realizar de manera **rápida, eficiente y exacta** la prueba de **Registro o Dosificación de Energía**.
Flujo de la Prueba de Dosificación con AVM:
- Preparación: Al ingresar a la función de prueba en el AVM, la Carga Fantasma se **apaga automáticamente** para que el usuario ingrese la lectura inicial del medidor.
- Inicio de Prueba: Al iniciar la prueba, el equipo de Carga Fantasma se **enciende automáticamente**.
- Finalización y Apagado: Al completar la dosificación de la energía establecida, el AVM envía el comando para **apagar la carga**.
- Resultados: El usuario ingresa la lectura final y el sistema visualiza el **error de integración de potencia** (error de lectura).
|
Nivel de Salida |
Corriente de Salida |
Condiciones de prueba |
|
Bajo |
1,5 A ± 0,5 A |
Alimentación del equipo 90 V … 120 V |
|
Medio |
5 A ± 1 A |
|
|
Alto |
10 A ± 2 A |
|
Nivel de Salida |
Corriente de Salida |
Variación de Corriente debida a la carga. |
|
Bajo |
1,5 A ± 0,5 A |
50 mA / mΩ |
|
Medio |
5 A ± 1 A |
250 mA / mΩ |
|
Alto |
10 A ± 2 A |
550 mA / mΩ |
