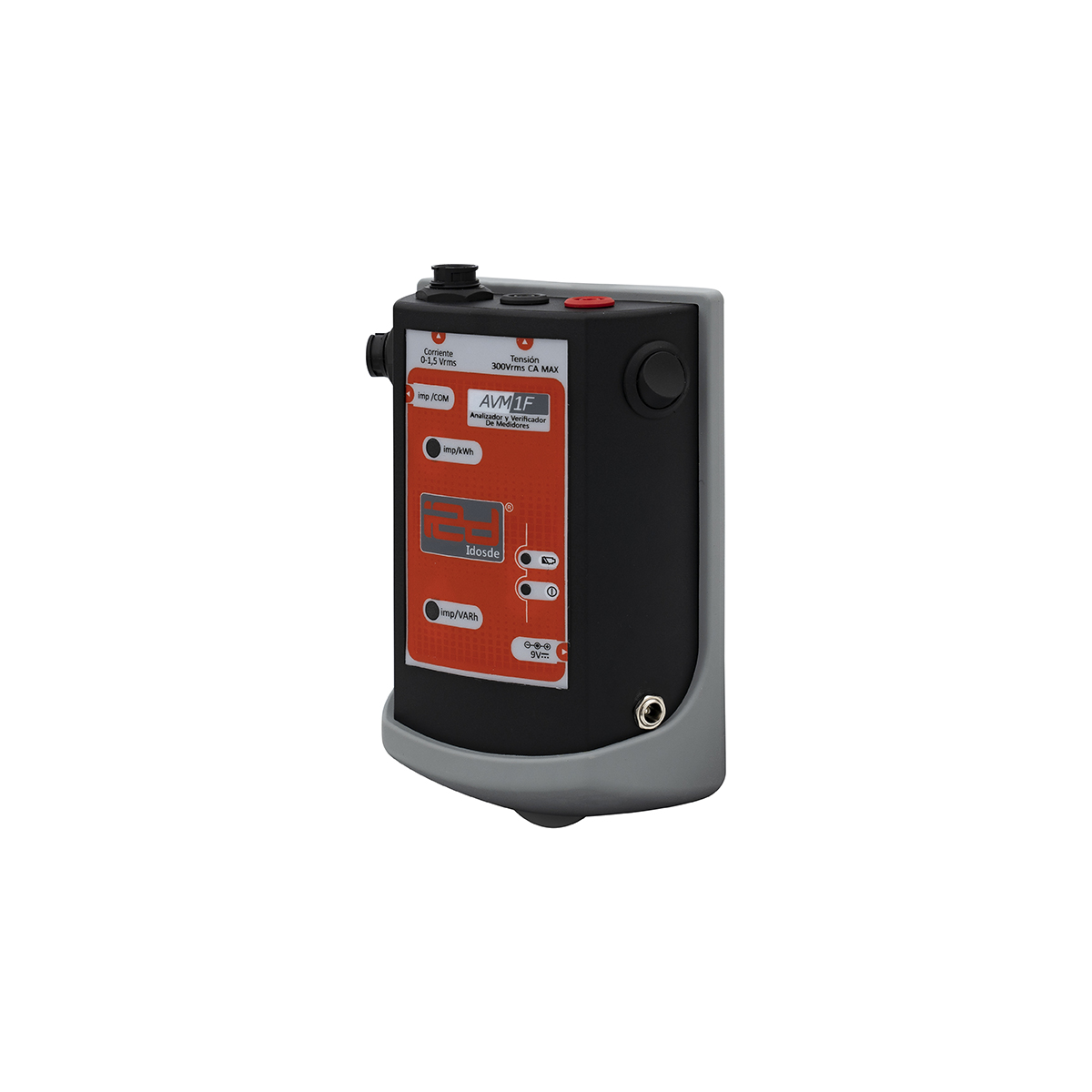

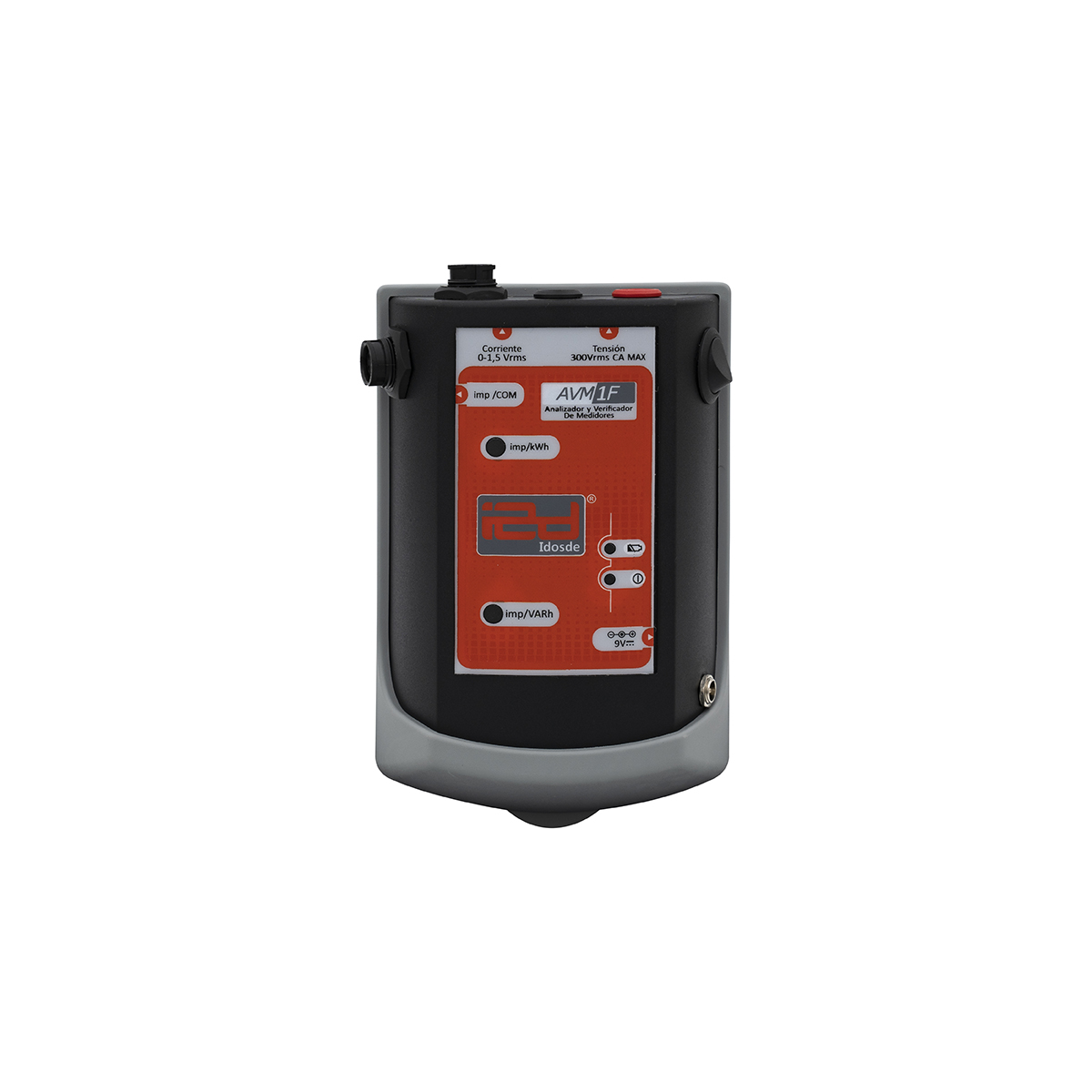

AVM – ANALIZADOR Y VERIFICADOR DE MEDIDORES DE MONOFASICOS – 1F
El equipo AVM 1F es un instrumento de medición portátil monofásico (1F-2H y 1F-3H) para la Verificación de Medidores de energía en sitio. Usado en la verificación de medidores residenciales. Este equipo es de fácil manejo, cuenta con un multímetro monofásico de energía y potencia activa (tensión y corriente ≤ 0,2%), diagrama fasorial monofásico, y a su vez se pueden hacer pruebas de exactitud en energía y verificación de la constante o registro.
Cada prueba se puede registrar en el Sistema de Información del equipo, el cual se maneja y administra desde un dispositivo con sistema operativo Android ® conectado vía Bluetooth.
El Analizador y Verificador de Medidores de Energía eléctrica – **AVM 1F** – es un patrón portátil que, con un **intuitivo sistema de operación**, brinda al usuario lecturas de: **Energía, Potencia Activa y Reactiva, Tensiones, Corrientes y Factores de Potencia**. De igual manera, permite realizar en forma **guiada, eficiente y eficaz** las pruebas para la verificación de los medidores de energía eléctrica en campo.
El equipo de medición se comunica vía **Bluetooth** con un dispositivo móvil con sistema operativo **Android ®** (Tablet, Smart Phone o terminal portátil). Esto permite al operario realizar las diferentes pruebas de una forma **sencilla y eficiente**.
Interfaz Digital y Almacenamiento
La facilidad de utilizar una interfaz digital permite al usuario **guardar las pruebas realizadas en campo** y, si lo desea, transmitirlas directamente a la Base de información de la compañía. Esta aplicación también permite incorporar los resultados a los procedimientos propios de campo y aprovechar **funciones adicionales de los dispositivos móviles** (**fotografía, Posicionamiento GPS, comentarios**, etc.).
Portabilidad y Alimentación

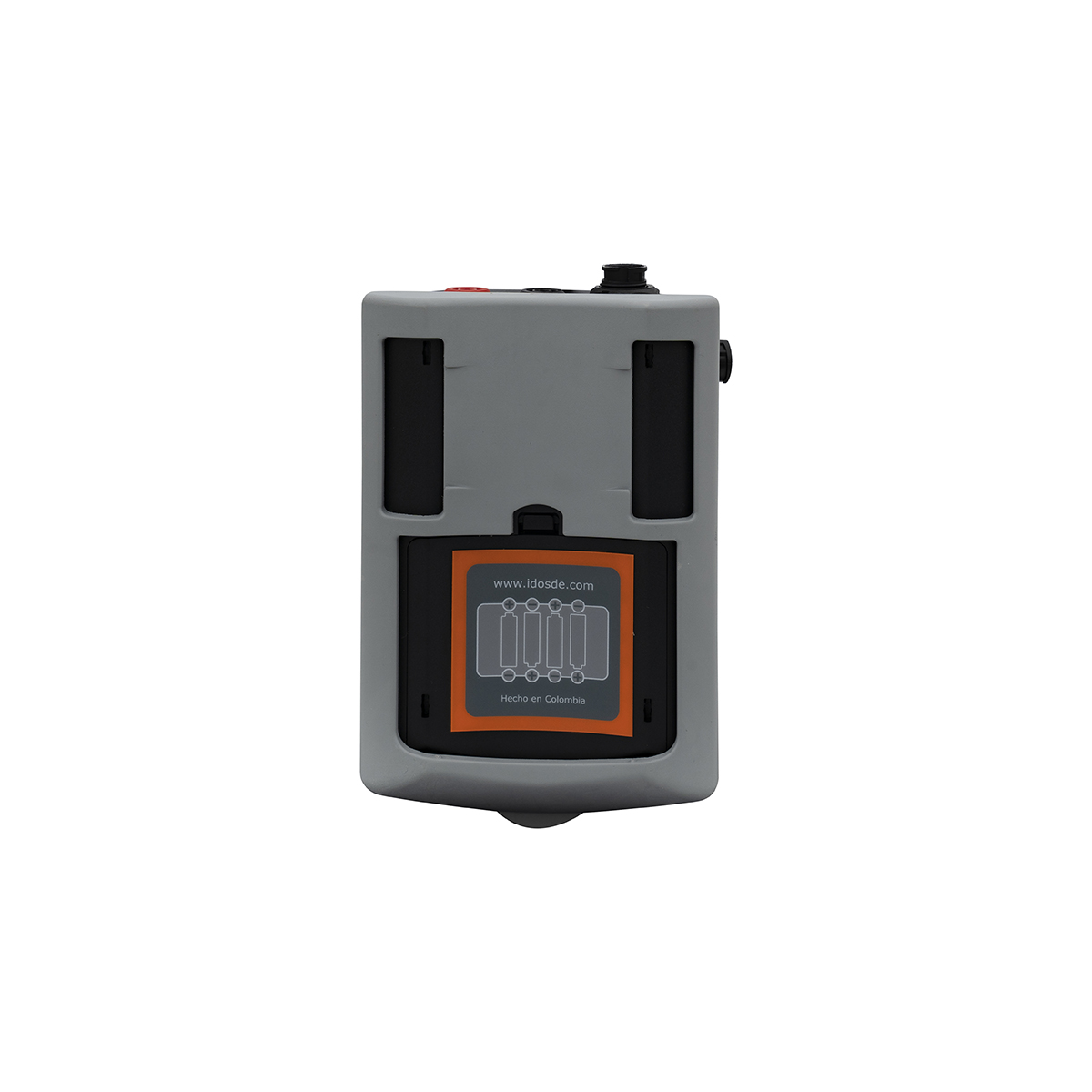

El equipo funciona con **cuatro (04) baterías AA** y puede ser usado también con **adaptador de tensión de 12V DC (1A)**, asegurando máxima portabilidad y disponibilidad.
Pruebas Clave que Puede Realizar:
-
Pruebas de Exactitud:
- ✓ Activa (Importada y Exportada)
- ✓ Reactiva (Importada y Exportada)
-
Pruebas con la Carga:
- ✓ Con la carga del cliente
- ✓ Con Carga Fantasma u otro equipo de inyección
-
Prueba de Registrador (Dosificación de Energía):
- ✓ Controlada Mediante Carga Fantasma
- ✓ Registro Inicial y Final con carga del cliente (Activa, Reactiva, Importada y Exportada)
- ✓ Con otro equipo de inyección (Base en la capacidad de generación)
|
Medidores Compatibles |
|
|
Clases de Medida Compatibles |
|
|
ISO |
ANSI |
|
|
|
Parámetros Eléctricos |
||
|
PARÁMETRO DE MEDICIÓN |
RANGO DE MEDIDA |
EXACTITUD |
|
Frecuencia Fundamental |
50 Hz … 60 Hz |
— |
|
Medición de Tensión (TureRMS) |
10 Vac … 350 Vac |
0,2 % |
|
Medición de Corriente (Sensor de corriente con salida en Tensión, Sensores Compensados) |
0,1 A … 100 A |
0,2% |
|
Factor de Potencia |
1 … -1 |
— |
|
Medición de Potencia Activa (W) |
Con base en el rango de tensión y corriente |
0,2% |
|
Medición de Potencia Reactiva (VAR) |
Con base en el rango de tensión y corriente |
0,5% |
|
Medición de Energía Activa (Wh) |
Con base en el rango de tensión y corriente |
0,2% |
|
Medición de Energía Reactiva (VARh) |
Con base en el rango de tensión y corriente |
0,5% |
|
Otros |
|
|
Temperatura de Operación |
0 … 50° C |
|
Humeradad Relativa |
|
|
Tiempo de Garantía |
2 años limitada * |
|
Dimensiones |
|
|
Peso sin accesorios |
|
* Solo aplica para equipos esn Colombia, 1 año para equipos fuera de Colombia
